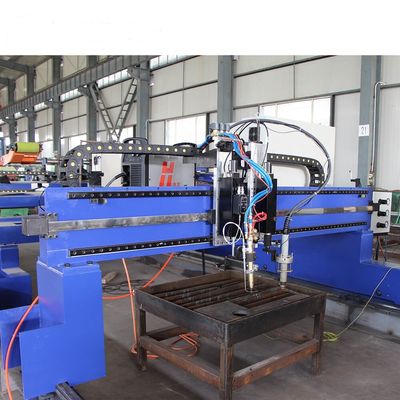

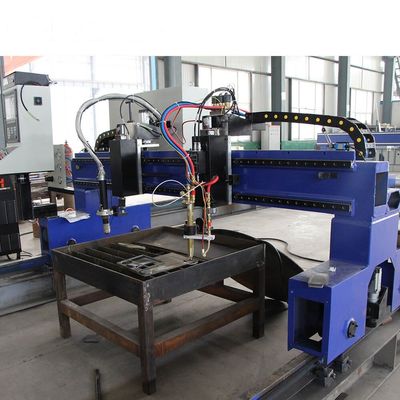

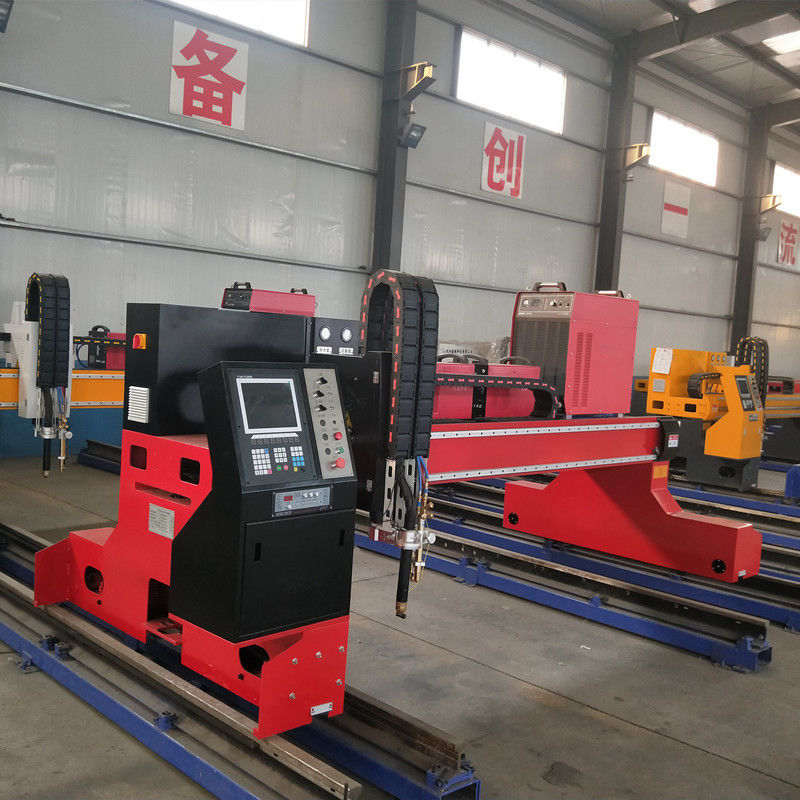

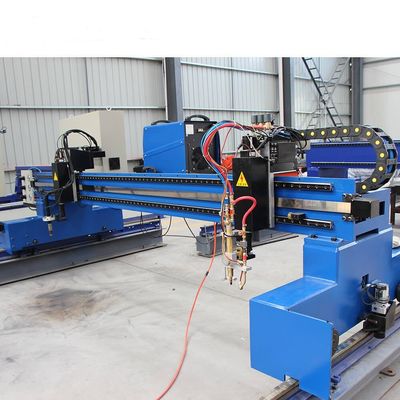

Máy cắt Plasma CNC dạng ống Giàn kim loại PM2000 220V

Nhà máy Trung Quốc Bán nóng Máy cắt Plasma CNC Giá Khí ngọn lửa Máy cắt kim loại Plasma

1. Các tính năng chính:
Một máy cắt plasma dạng giàn cũng sẽ có một số loại hệ thống dẫn hướng theo trục Y, được gắn vào chính kết cấu cầu.Hệ thống dẫn hướng trục Y thường sẽ nhỏ hơn ray trục X, bởi vì chúng chỉ phải chịu trọng lượng của một toa xe nhỏ và dụng cụ cắt chứ không phải toàn bộ giàn.Giàn máy có thể có một toa hoặc nhiều toa.Đôi khi mỗi toa xe công cụ sẽ có một động cơ truyền động riêng của chúng di chuyển chúng theo trục Y và đôi khi sẽ chỉ có một động cơ dẫn động trục Y và tất cả các toa xe công cụ sẽ được kết nối với nhau bằng thép dây, thanh giằng, dây thừng hoặc thiết bị cơ khí tương tự.
1. Màn hình: Màn hình LCD 5 inch

2. giao diện bên ngoài: USB

3. nút và khung: hoàn toàn được bảo vệ cấu trúc thép, chống bức xạ điện từ, chống tĩnh điện.

4. Lời nhắc tiếng Trung và tiếng Anh trên giao diện hoạt động.Có nhiều chỉ báo trạng thái làm việc khác nhau trên bảng hiển thị đồ họa.Điều khiển kỹ thuật số và ổ đĩa áp dụng thiết kế tích hợp mô-đun.Việc vận hành và bảo trì rất đơn giản và thuận tiện.5. Tự động đền bù, định vị, gia hạn điểm phá vỡ, khôi phục tự động.

6. Với một tự động hóa cao, dễ sử dụng, độ chính xác cao và độ tin cậy cao.

7. Ưu điểm của việc vận hành và bảo trì dễ dàng được áp dụng rộng rãi cho việc cắt các tấm kim loại trong các ngành sản xuất cơ khí khác nhau.

8. Nó sử dụng ổ đĩa song phương, ray dẫn hướng tuyến tính hai trục, dẫn hướng ngang tiêu chuẩn 4m, chiều dài ray dọc 8m, ngọn lửa đơn hoặc chế độ cắt plasma đơn, đánh lửa tự động;

9. Bổ sung cho phương pháp cắt bằng ngọn lửa và plasma.Các thiết bị kết hợp cắt ngang cũng có thể được cấu hình.

10. Cắt nhanh hơn, kiểm soát chính xác hơn, bề mặt cắt mịn hơn, không có trục trặc, không bị đen;cắt lỗ chất lượng cao.
Hệ thống CNC Fangling F2300 Thượng Hải:
Lên đến 45 thư viện đồ họa thường được sử dụng
Chia tỷ lệ đồ họa, xoay, phản chiếu
Ma trận đồ họa, xen kẽ và lặp lại
Theo độ dày của tấm thép, nó có thể tự động giới hạn tốc độ trong góc, chống cháy quá mức hiệu quả
Chuyển đổi giữa hệ mét và hệ thống Anh
Đồ họa tấm thép hiệu chỉnh
Hệ thống tọa độ có thể tùy chỉnh
IO có thể tùy chỉnh
Sao lưu hệ thống và tham số, nâng cấp trực tuyến
Tất cả các ngôn ngữ tiếng Trung / tiếng nước ngoài (tiếng Anh, tiếng Nhật, tiếng Nga, tiếng Pháp, ngôn ngữ tùy chỉnh khác), một bàn phím bật tắt
Dòng và số có thể lựa chọn
Hỗ trợ cắt cạnh, cắt bù
Với chức năng bộ nhớ bảo vệ điểm ngắt, tắt nguồn
Hiển thị đồ họa chế tạo động / tĩnh, phóng to / thu nhỏ đồ họa, theo dõi động điểm cắt ở trạng thái phóng to
Hỗ trợ Wentai, TYPEIII, PM2000 và các phần mềm lồng ghép đặc biệt khác
Lưu trữ tệp: đĩa lưu trữ điện tử, 1G
Không gian chương trình người dùng: 1G
Độ chính xác kiểm soát: ± 0,001mm
Bộ điều chỉnh điện áp hồ quang:
Bộ điều chỉnh điện áp hồ quang cầm tay HP1201, được thiết kế cho máy cắt CNC cầm tay, máy cắt CNC giàn đèn.
Có thể được nhúng vào bảng điều khiển tủ, tích hợp tốt, đấu dây đơn giản
Thiết kế thương hiệu mới, sử dụng SMT (Công nghệ gắn kết bề mặt) và thiết kế chip mới nhất
Nâng cao toàn diện độ tin cậy và khả năng chống nhiễu, bổ sung nhiều loại mạch bảo vệ
Màn hình tinh thể lỏng, trạng thái và thông số hiển thị theo thời gian thực, đơn giản và trực quan
Tích hợp "tấm điện áp cách ly", có thể phù hợp với đầu vào điện áp hồ quang 1: 1 hoặc 50: 1
Điện áp hồ quang thông minh, độ chính xác của điều khiển, tốc độ bằng tay, độ nhạy tự động và các thông số điều chỉnh khác
Bàn điều khiển tất cả trong một có thể được nhúng trực tiếp vào máy cắt, thân máy nhỏ gọn, đầy đủ tính năng,
Thu thập điện áp chính xác cao, động cơ DC điều khiển PWM, hoạt động trơn tru, độ nhạy cao
Súng cắt ngọn lửa:
Toàn bộ máy được sản xuất bằng thép rèn chất lượng cao
Áp dụng cấu trúc áp suất bằng nhau
Đường kính bên ngoài của ống vỏ là 30mm và 32mm
Năm chiều dài khác nhau của ống vỏ: 180mm, 250mm, 370mm, 450mm
Giá đỡ có thể được lắp đặt ở bốn vị trí khác nhau (cách nhau 90 ° mỗi vị trí)
Áp dụng cho đầu cắt áp suất bằng với bề mặt hình nón 30 độ
Phần mềm FASTCAM (Standard Edition) của Úc:
Phần mềm FASTCAM của Úc (Standard Edition) là phần mềm tiêu chuẩn, đối với lồng tự động và mặt thông dụng, bạn cần chọn SMARTNEST (Expert Edition) hoặc FASTCAM (Expert Edition), có thể chuyển đổi đồ họa CAD hoặc đồ họa máy tính thành mã G để cắt các bộ phận, Các tập tin mã G sẽ được khôi phục vào USB và đưa vào máy cắt, sau đó bộ điều khiển tự động chuyển mã G thành chương trình cắt.Sản phẩm loại này được trang bị giao diện USB thuận tiện cho việc truyền tải chương trình.Đặt giá trị bù khe trong phần mềm lồng nhau.Phần mềm chương trình ZZ-TL (FASTCAM tùy chọn) là hệ thống lập trình và lồng tự động dựa trên AutoCAD, Được thiết kế cho tất cả các loại máy cắt CNC, nó có thể giúp người dùng vẽ, lập trình và lồng tối đa, không chỉ dễ vận hành mà còn cũng mang lại lợi ích kinh tế rõ ràng cho người dùng.
- Phương pháp vẽ: Tận dụng chức năng vẽ mạnh mẽ của AutoCAD để vẽ các bộ phận, lồng ghép và thông qua xử lý dữ liệu tệp DXF, DWG;tự động tạo ra các mã cắt cần thiết.
- Quá trình cắt: điểm cắt có thể từ góc hoặc cạnh;cách cắt bạn có thể chọn hình tròn hoặc cắt tuyến tính;chức năng bù khe có thể tính toán quỹ đạo cắt thực tế;đường cắt và hướng có thể được thiết lập theo ý muốn.
- Phương tiện làm tổ: dựa trên hoạt động tự do của AutoCAD trên bản vẽ các bộ phận, chẳng hạn như dịch, xoay, sao chép, phản chiếu, chia tỷ lệ, mảng, v.v. tổ hợp có thể được phóng to để xử lý tốt thông qua công nghệ hoạt động cửa sổ.
- Mô phỏng trên màn hình: quỹ đạo gia công cắt thực tế có thể được mô phỏng trên màn hình, vừa mô phỏng quá trình cắt, vừa có thể phóng to, di chuyển tùy ý.
- Phần mềm lồng ghép thông minh hỗ trợ R12, R13, R14, A4, 2002, 2004, 2005, 2007 và AutoCAD phiên bản khác.

Thông số:
