Nguồn gốc: | Trung Quốc |
Hàng hiệu: | YUAN |
Chứng nhận: | CE,ISO,UV |
Số mô hình: | 2200x6000 mm |
Số lượng đặt hàng tối thiểu: | 1 bộ |
---|---|
Giá bán: | 6000-25000USD |
chi tiết đóng gói: | hộp bằng gỗ |
Thời gian giao hàng: | 25 ngày |
Điều khoản thanh toán: | L / C, D / A, D / P, T / T, Western Union, MoneyGram |
Khả năng cung cấp: | 50 bộ |
Tên: | Giàn CNC ngọn lửa và máy cắt Plasma | Loại động cơ: | Loại động cơ |
---|---|---|---|
Vôn: | 220V / 380V | Công nghiệp áp dụng: | Nhà máy sản xuất |
Hệ thống điều khiển: | FastCam hoặc tùy chỉnh | Vật liệu cắt: | Kim loại thép không gỉ thép cacbon nhôm |
Điểm nổi bật: | Máy cắt plasma không khí 6000mm / phút,Máy cắt plasma không khí UL,thiết bị cắt hồ quang plasma 12m |

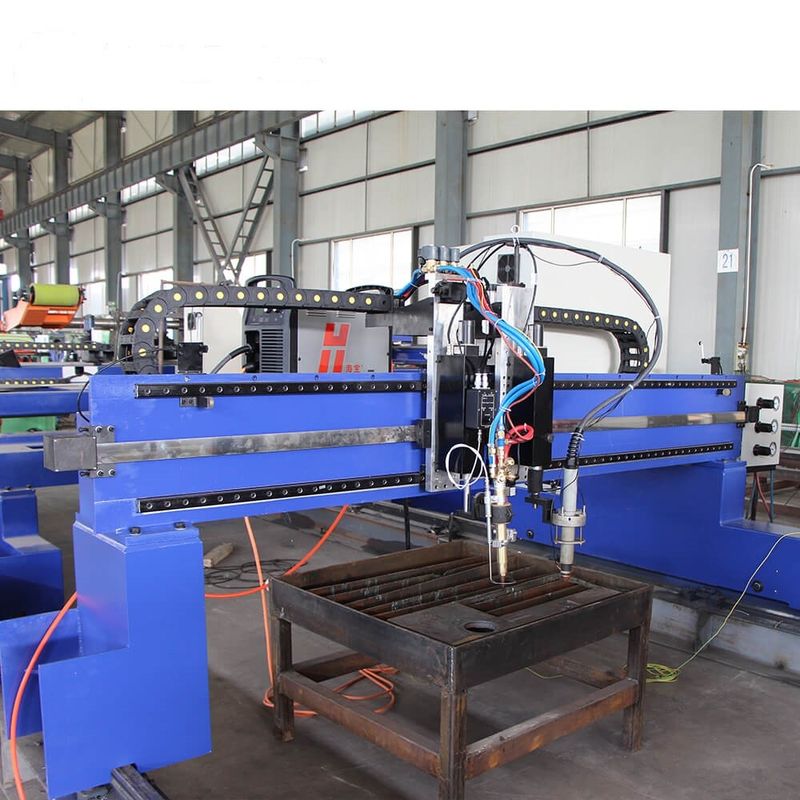

Giàn CNC ngọn lửa và máy cắt Plasma cho 12 mét
Cấu trúc khung kiểu giàn chịu tải nặng, dầm sử dụng cấu trúc hàn kiểu hộp, không biến dạng, truyền động hai bên hiệu quả cao, cấu trúc nhỏ gọn, tôi luyện tổng thể, loại bỏ hoàn toàn ứng suất hàn, bề ngoài dày và khí quyển, hiệu suất ổn định và đáng tin cậy, là tiêu chuẩn nhất trong ngành máy cắt.Một máy cắt CNC đa năng với các nhịp bên 3m, 4m, 5m, 6m | 8m và các thông số kỹ thuật khác, cả hai đều có dẫn động song phương, dẫn hướng tuyến tính hai trục, tiêu chuẩn cho khổ bên 4m, phạm vi cắt hiệu quả: 3.2m Chiều dài đường ray dọc có thể được tùy chỉnh, ngọn lửa đơn hoặc phương pháp cắt plasma đơn với đánh lửa tự động;nó cũng có thể được thêm vào chế độ cắt ngọn lửa và plasma.Chiều dài của ray dọc là 2m mỗi đoạn.Thanh ray kéo dài có thể được cấu hình theo yêu cầu của người sử dụng và nhịp của dầm có thể được mở rộng.Nhiều ngọn đuốc hoặc góc xiên có thể được cắt theo yêu cầu của người dùng.
Thông số:
Bài báo | Sự chỉ rõ | ||||
Khoảng trống theo chiều ngang (mm) | 3000 | 4000 | 5000 | 6000 | 7000 |
Chiều rộng cắt hiệu quả (mm) | 2200 | 3200 | 4200 | 5200 | 6200 |
Chiều rộng tổng thể (mm) | 3800 | 4800 | 5800 | 6800 | 7800 |
Chế độ cắt | chỉ ngọn lửa, chỉ plasma, ngọn lửa và plasma | ||||
Phương pháp lái xe | thanh răng và truyền động bánh răng cho trục X và Y | ||||
Chế độ lái | lái xe hai bên | ||||
Độ dày cắt ngọn lửa | 6-200mm | ||||
Độ dày cắt plasma | 0-50mm (theo nguồn điện plasma) | ||||
Cắt nhanh | 0-6000mm / phút | ||||
Tốc độ hành trình trống | 0-10000mm / phút | ||||
Bộ điều khiển độ cao tự động | điều khiển chiều cao điện dung để cắt ngọn lửa | ||||
kiểm soát độ cao điện áp hồ quang để cắt plasma |
Các ứng dụng
Máy này chủ yếu được sử dụng để cắt chính xác các tấm lớn.Nó là một loại thiết bị cắt và cắt với hiệu suất cao và tiết kiệm năng lượng, có thể cải thiện đáng kể tỷ lệ sử dụng và hiệu quả cắt thép tấm.Máy này có thể hoạt động liên tục không ngừng nghỉ trong thời gian dài.Nó có thể cắt thép cacbon thấp (cắt ngọn lửa) và kim loại màu (cắt plasma) như thép cacbon cao, thép không gỉ, nhôm, đồng, v.v. Nó được sử dụng rộng rãi trong máy móc, ô tô, đóng tàu, hóa dầu, quân sự, luyện kim , hàng không vũ trụ, lò hơi, bình chịu áp lực và các ngành công nghiệp khác.EL, đầu máy, v.v. Tất cả các thông số kỹ thuật và thành phần của máy cắt CNC của chúng tôi có thể được tùy chỉnh theo yêu cầu.Với tư cách là nhà sản xuất và cung cấp máy cắt CNC, chúng tôi cung cấp máy cắt CNC, máy cắt ngọn lửa, máy cắt plasma dưới nước. Máy cắt CNC trên đỉnh và nhiều máy CNC khác.Sản phẩm của chúng tôi được chứng nhận ISO9001 và CE và được xuất khẩu sang nhiều nước ở Châu Âu và Đông Nam Á.
Cấu trúc giá đỡ
Chùm ngang áp dụng công nghệ Messel của Đức và khung giàn, có thể loại bỏ lực xoắn tốt hơn.Xà ngang là kết cấu dạng ống không hình chữ nhật thuộc kết cấu thép hộp.Sau khi hàn, nó được ủ hoàn toàn để loại bỏ ứng suất bên trong để nó sẽ không bị biến dạng trong quá trình sử dụng lâu dài.Cấu trúc khung ổn định giúp độ chính xác cắt cao hơn và tốc độ cắt nhanh hơn.
|
|

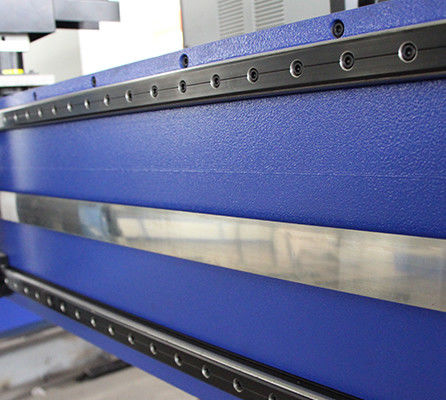

Hướng dẫn
Đường dẫn ngang sử dụng đường dẫn tuyến tính lõi trục đôi trong nước hoặc nhập khẩu với độ chính xác cao và dẫn hướng tốt.
Ray dẫn hướng dọc có bề mặt mài làm bằng kim loại đặc biệt có độ chính xác cơ học cao và chống mài mòn.
|
|
Hệ thống truyền động servo
Chúng tôi sử dụng hệ thống truyền động servo Panasonic, có chức năng phát hiện vị trí ký tự, độ chính xác cao và thời gian tăng tốc ngắn.Hệ thống truyền động sử dụng bộ giảm tốc hành tinh nguyên bản của Nhật Bản, có sai số đầu vào và đầu ra chỉ là 16 cung.Trong khi đó, ở cơ cấu truyền bánh răng ngang và bánh răng dọc, một thiết bị bù thanh tự động được bổ sung để cơ cấu truyền động thực hiện chính xác các lệnh do hệ thống CNC đưa ra.
|
|
Thiết bị truyền động cơ khí
Tất cả các hệ thống truyền động cơ khí đều áp dụng việc chia lưới của bánh răng chính xác và thanh răng với độ chính xác gia công là Lớp 7 của tiêu chuẩn quốc gia.
|
|
Phần mềm làm tổ
Chọn cạnh thông thường, cầu nối, cắt liên tục, kết nối vi mô, và các quy trình cắt khác để cải thiện tỷ lệ sử dụng kim loại tấm, hiệu quả cắt.
|
|
Hệ điều hành
Sử dụng hệ điều hành hàng đầu của Đại học Giao thông Thượng Hải hoặc các hệ thống đẳng cấp thế giới khác do người dùng chỉ định, nó có chức năng menu đa ngôn ngữ, ổn định và đáng tin cậy, độ chính xác điều khiển cao, bộ nhớ bảo vệ các điểm ngắt điện, v.v.
|
|
Thiết bị nâng đuốc cắt
Giá nâng mỏ cắt được sử dụng để thực hiện việc nâng mỏ cắt tự động.Cơ thể nâng của mỏ cắt nặng nhận ra chuyển động trên và dưới của thước đo thông qua chuyển động của ổ trục thẳng giữa các trục dẫn hướng.Ghế đuốc còn có chức năng chống va chạm 360 độ và bảo vệ an toàn cho ngọn đuốc trong toàn bộ khu vực làm việc.Toàn bộ thân mỏ cắt hạng nặng có ba chế độ nâng: bằng tay, bằng điện và tự động.
|
|
Đồng hồ áp suất và van giảm áp
Đồng hồ áp suất và van điều khiển được lắp trên đỉnh của bảng điều khiển trung tâm để người vận hành có thể điều chỉnh và kiểm tra áp suất gas theo trạng thái tối ưu trong quá trình cắt.Bảng điều khiển có một công tắc để vận hành van điện từ, có thể được điều chỉnh bằng tay và điều khiển tự động bằng hệ thống điều khiển số.
|
|
Cắt nguồn điện
Nguồn điện plasma tùy chọn để cắt các vật liệu khác nhau.
|
Cấu hình tùy chọn
Thiết bị cắt vát
Máy cắt rãnh quay vô hạn thích hợp để cắt rãnh V, Y, X, K của phôi với nhiều hình dạng kết hợp tuyến tính hoặc đường cong khác nhau.Thiết kế cơ chế chất lỏng độc đáo của nó mang lại sự tiện lợi tuyệt vời.
|
|
Thiết bị cắt ngọn lửa thẳng
Một thiết bị cắt ngọn lửa thẳng có thể được lắp đặt ở mặt sau của máy cắt CNC dạng giàn để hoàn thành việc cắt thẳng kim loại thép cacbon.
|
Người liên hệ: sales
Tel: 18955590514
