Nguồn gốc: | Trung Quốc |
Hàng hiệu: | YUAN |
Chứng nhận: | CE,ISO |
Số mô hình: | P25 |
Số lượng đặt hàng tối thiểu: | 1 bộ |
---|---|
Giá bán: | 30000-50000USD |
chi tiết đóng gói: | hộp bằng gỗ |
Thời gian giao hàng: | 25 ngày |
Điều khoản thanh toán: | L / C, T / T, Western Union |
Khả năng cung cấp: | 30 BỘ |
Tên: | Máy đục lỗ tháp pháo CNC / Máy đục lỗ tự động / Giá máy dập thủy lực CNC | Lực lượng trở lại: | 100 KN |
---|---|---|---|
Hàm số: | Máy ép lỗ | Lực lượng danh nghĩa: | 200kn / 300kn / 500kn |
Điểm nổi bật: | Máy đục lỗ thủy lực CNC 500KN,Máy đục lỗ kim loại tấm |

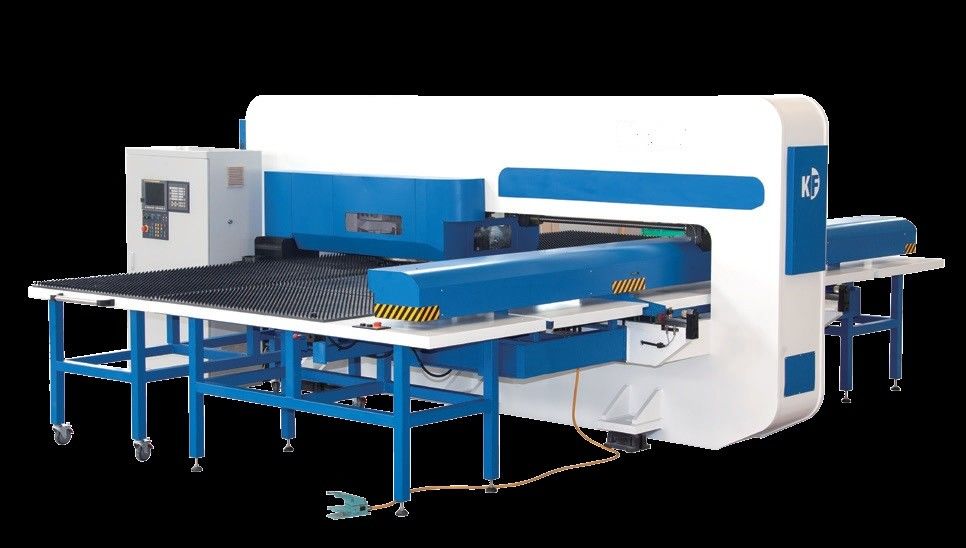

Máy đục lỗ CNC Máy đục lỗ kim loại 24 trạm
1. Hệ thống truyền động thủy lực tiên tiến và đáng tin cậy có thể tự động chọn hành trình tương ứng với độ dày khác nhau của tấm kim loại và thuận tiện để thực hiện quy trình đặc biệt của cửa gió, phôi, v.v. chất lượng sản phẩm.
2. Cú đấm là của hệ thống điều khiển FANUC 0iP.
3. Trạm dụng cụ quay có cấu trúc bánh xe sâu với cực đại.đường kính đột lỗ 50,8.
4. Tháp pháo kép có cấu trúc chèn dài đảm bảo đồng trục của đột và khuôn, mang lại tuổi thọ cao cho dụng cụ và tháp pháo.
5. Các thành phần khí nén và thủy lực nhập khẩu đảm bảo độ tin cậy của máy.
6. Các trục vít me bi nhập khẩu với hành trình dài và các đường dẫn tuyến tính đảm bảo độ chính xác của bộ truyền động.
7. Bàn làm việc với bàn chải cứng và bi thép giúp giảm tiếng ồn và chấn động của máy, đồng thời bảo vệ bề mặt của chi tiết làm việc.Máy đục lỗ tháp pháo CNC
8. Máy là khung bên thẳng, được ủ để loại bỏ ứng suất bên trong.
9. Các kẹp có chức năng bảo vệ tự động, trong vùng bảo vệ, chỉ thực hiện chuyển động mà không thực hiện hành động đấm để hoạt động liên tục.Máy dập lỗ quay CE / ISO Máy đột lỗ CNC
10.Thiết bị bôi trơn trung tâm cung cấp dầu bôi trơn đến các điểm mong muốn để giảm ma sát của các bộ phận ghép nối để tăng tuổi thọ máy.
12. Bố trí trạm khoan bao gồm A, B, C, D, thuận tiện cho khách hàng và tiết kiệm chi phí dụng cụ.
Yêu cầu chung là chuẩn bị nền móng và lắp đặt máy đơn giản.
HỆ THỐNG TRUYỀN ĐỘNG SERVO
Servo đột sử dụng hộp số truyền động trực tiếp để cung cấp năng lượng và tốc độ.Servo này cho phép người dùng điều chỉnh hành trình đột lỗ một cách vô cấp và đáp ứng mọi yêu cầu về đường cong áp suất.
Động cơ servo đột lỗ AC có thể được lập trình cho các ứng dụng khác nhau.
1. Các ứng dụng tốc độ cao. 2. Các ứng dụng tiếng ồn thấp. 3. Hình thành các ứng dụng. |
|
CẤU TRÚC KHUNG RẮN E
Máy đột tháp pháo YUAN sử dụng cấu trúc khung chữ O cho độ cứng và độ tin cậy trong suốt vòng đời của máy.
ENBINEERINS CHẤT LƯỢNG Tất cả các cấu hình khung đều được thử nghiệm tại hiện trường và được thiết kế để sử dụng FEA. |
|
BÀN BÓNG VÀ BÀN CHẢI HỖN HỢP
Cấu hình tiêu chuẩn có bàn chải và bóng hỗn hợp đi kèm với
tích hợp bàn chuyển bi khí nén để dễ dàng xếp dỡ hàng hóa. |
|
TẤM BẢO VỆ JAM
Sheet Jam Protectors tự động phát hiện các tờ bị biến dạng hoặc bị vênh và tự động
dừng máy khi được kích hoạt. |
|
ĐỊNH VỊ KẸP TỰ ĐỘNG
Định vị Kẹp tự động giúp giảm thời gian và lỗi thiết lập, đồng thời mang lại sự linh hoạt và năng suất cho thời gian vận hành của máy.
|
Thông số:
Bài báo
|
đơn vị
|
P-30T
|
P-50T
|
|
Năng lực đột
|
Tấn
|
30
|
50
|
|
X Chiều dài di chuyển
|
mm
|
2500 ± 10
|
2500 ± 10
|
|
Chiều dài ngang Y
|
mm
|
1250 ± 10
|
2500 ± 10
|
|
Kích thước trang tính tối đa
|
mm
|
1250 * 5000
|
1250 * 5000
|
|
Độ dày tấm tối đa
|
mm
|
6,35
|
8,35
|
|
Trọng lượng tấm tối đa
|
Kilôgam
|
110
|
160
|
|
Trục X Tốc độ di chuyển
|
m / phút
|
120
|
100
|
|
Trục Y Tốc độ di chuyển
|
m / phút
|
105
|
80
|
|
Tốc độ di chuyển tối đa
|
m / phút
|
128
|
105
|
|
Tốc độ đột ở 25mm Pitch
|
Lịch sử / phút
|
450
|
380
|
|
Tốc độ kết hợp
|
Lịch sử / phút
|
1200
|
1050
|
|
Loại công cụ
|
|
Tháp pháo dày
|
|
|
Đường kính đục lỗ tối đa
|
mm
|
88,9
|
||
Số lượng trạm dụng cụ
|
|
32/42/52
|
||
Số lượng trạm lập chỉ mục tự động
|
Pcs (loại)
|
4 (2B + 2C) / 3 (2B + C) / 2 (B + C)
|
||
Tốc độ quay tháp pháo
|
vòng / phút
|
33
|
33
|
|
Tốc độ quay chỉ mục tự động
|
vòng / phút
|
100
|
100
|
|
Khoảng cách hành trình Ram
|
mm
|
0 ~ 31
|
0 ~ 31
|
|
Kích thước bàn làm việc
|
|
Bàn chải + Bộ bóng hỗ trợ
|
3
|
|
Số kẹp tờ
|
chiếc
|
3
|
3
|
|
Cung cấp không khí
|
NL / phút
|
250
|
250
|
|
Áp suất không khí
|
|
6
|
6
|
|
Kích thước tủ điều khiển
|
|
1350 * 700 * 2185
|
|
|
Bộ điều khiển CNC
|
|
Fanuc Oi-PD
|
||
Số trục có thể điều khiển
|
|
4
|
||
Bộ nhớ ram
|
|
512
|
||
Giao diện nối tiếp
|
|
PS232 / RJ45 / PCMCIA
|
||
Độ chính xác đột
|
|
± 0,1
|
||
Kích thước máy (L * W * H)
|
|
5940 * 5220 * 2420
|
5940 * 5220 * 2420
|
|
Khối lượng tịnh (ước chừng)
|
|
13500
|
15800
|
