Nguồn gốc: | Trung Quốc |
Hàng hiệu: | YUAN |
Chứng nhận: | CE,ISO |
Số mô hình: | 32 Trạm |
Số lượng đặt hàng tối thiểu: | 1 bộ |
---|---|
Giá bán: | 17000-29000USD |
chi tiết đóng gói: | hộp bằng gỗ |
Thời gian giao hàng: | 25 ngày |
Điều khoản thanh toán: | T / T, L / C |
Khả năng cung cấp: | 30 BỘ |
Loại máy: | Máy đột | Nguồn năng lượng: | Cơ khí |
---|---|---|---|
Lực lượng danh nghĩa: | 250 KN | Độ dày tối đa: | 6 mm |
Điểm nổi bật: | Máy dập CNC kiểu Servo,Máy dập tháp CNC |

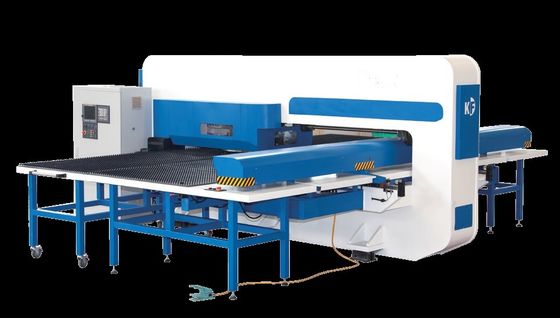

Máy dập tháp pháo CNC loại Servo với chỉ mục tự động
Những đặc điểm chính
Máy ép đột tháp pháo T30 mới được sản xuất như một loại khép kín Kết cấu thép thành một cấu trúc chặt chẽ, hệ thống phân tích hữu hạn được sử dụng trong quá trình thiết kế và mô phỏng để cho phép độ lệch tối thiểu trong quá trình hoạt động.Không xảy ra hiện tượng lệch giữa tháp pháo và dụng cụ trong quá trình đột và nó làm tăng tuổi thọ của dụng cụ.Máy dập tháp T30 series có 2 kiểu với 27 trạm / 700 hành trình và 33 trạm / 900 hành trình giúp hoàn thành tất cả các công việc trên gia công ngay cả trên các sản phẩm dạng tấm rất phức tạp.Vì vậy, máy dập tháp pháo T30 cung cấp một giải pháp hoàn chỉnh với chi phí tối ưu.
• Động cơ servo AC của Siemens trên tất cả các trục
• Khả năng định vị quý giá cao với hệ thống trượt tuyến tính trên tất cả các trục.
• Loại nền tảng trên mặt cầu hoặc bảng điều khiển CNC di động
• Đầu ra / đầu vào điều khiển CNC cho bàn trống và bộ lọc
• Khả năng hút bụi cao với mức tiêu hao năng lượng thấp hơn
• Hệ thống bàn cắt độc lập
• Khả năng cắt nhiên liệu nhiều đầu Plazma và nhiều đầu oxy.
• Độ chính xác định vị +/- 0,02 mm.
• Tốc độ định vị +/- 30m / phút.
- Thiết kế khung 'O' được kiểm tra bằng phần mềm Phân tích phần tử hữu hạn, được gia công chính xác và giảm căng thẳng để đảm bảo độ chính xác cao
- Đục lỗ thủy lực với trạm công cụ có thể lập chỉ mục qua 360 ° với gia số 0,001 °
- Các quy trình đột, cắt và tạo hình tùy thuộc vào dụng cụ tùy chọn được trang bị - điều khiển bởi CNC theo vật liệu

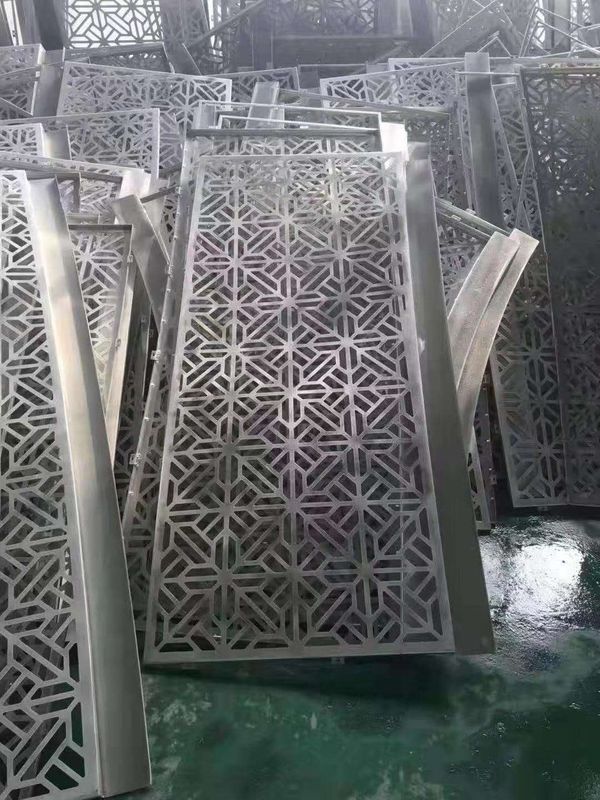

- Có khả năng sản xuất không chỉ các thành phần 2D mà khi được trang bị các công cụ đặc biệt có thể tạo ra các dạng 3D mà không thể thực hiện được khi sử dụng quy trình tạo hồ sơ
- Tốc độ gặm nhấm cao 600 lần truy cập mỗi phút ở cao độ 1mm
- Động cơ công suất cao và thanh dẫn chính xác trên tất cả các trục có thể đạt tốc độ vận hành cao
- Dầm cứng có gắn hai kẹp tấm có khả năng định vị các tấm có độ dày đến 8mm
- Độ lặp lại rất chính xác 0,04mm
- Lực kẹp điều chỉnh bằng CNC từ 100kg đến 1000kg
- Tính năng định vị lại
- Tốc độ xử lý và tốc độ truyền dữ liệu cao
Không. | Tên | Thông số | Đơn vị | Nhận xét |
1 | Áp suất định mức | 300 | KN | 30 (T) |
2 | Cấu trúc Rack | "O" | đóng cửa | |
3 | Cấu trúc tháp pháo | Đặc | mm | Lên: 80 / xuống: 70 |
4 | Cấu trúc khuôn | 85 sê-ri dài định hướng | Loại chung quốc tế | |
5 | Cấu trúc kẹp / số | Loại nổi hoàn toàn | bộ | 2 |
6 | Số tự động lập chỉ mục | bộ | 2 (tùy chọn) | |
7 | Chế độ truyền chỉ mục tự động | Tua bin và con sâu | ||
số 8 | Số lượng trục được điều khiển | 3/4 (X / Y / T / C) | rìu | Tự động lập chỉ mục (tùy chọn) |
9 | Định vị lại xi lanh | 2 | bộ | |
10 | Cấu trúc quầy | Brushuniversal bóng hỗn hợp | ||
11 | Phân bố trạm tháp pháo | A B C D | Tiêu chuẩn | |
12 | Độ chính xác của cú đấm | ± 0,1 | mm | |
13 | Lặp lại độ chính xác của vị trí | ± 0,02 | mm | |
14 | Độ sâu cổ họng | 1280 | mm | |
15 | Đột quỵ | 40 | mm | |
16 | Tối đatần số đấm | 800 | t / phút | |
17 | Tối đakích thước tấm chế biến | 2500/5000 * 1250 | mm | Định vị thứ cấp |
18 | Tối đađộ dày tấm xử lý | 6 | mm | |
19 | Tối đatốc độ ăn tấm | 60 | m / phút | |
20 | Tối đađường kính (một lần đục lỗ) | 88,9 | mm | |
21 | Tối đatrọng lượng công việc | 150 | Kilôgam | |
22 | Tốc độ quay của tháp pháo | 30 | rpM | |
23 | Công suất động cơ chính | 11 | KW | |
24 | Tiêu thụ khí đốt | 0,15 | m³ / phút | |
25 | Áp suất khí ga | 0,6 | MPa | |
26 | Kích thước (L * W * H) | 5400 * 5200 * 2600 | mm | |
27 | Cân nặng | ≈12 | NS | |
28 | Hệ thống CNC | FANUC OI-PD | ||
29 | Phần mềm lập trình | CNCKAD (chính hãng) |

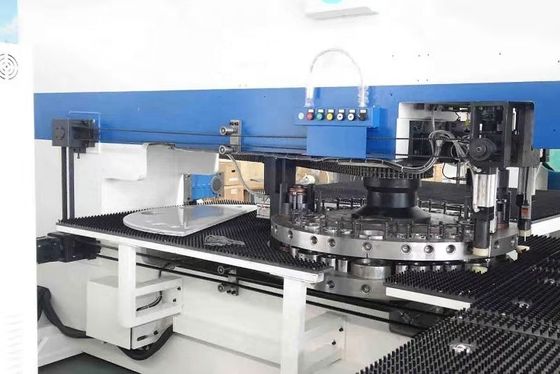

Trạm chết được phân bổ trong Tháp pháo.
Loại trạm |
Dụng cụ Kích thước(mm) |
16 trạm Tháp pháo |
20 trạm Tháp pháo |
24 nhà ga Tháp pháo |
Nhà ga 32 Tháp pháo |
MỘT | Φ1,5-φ12,7 | 6 | số 8 | 12 | 16 |
NS | φ12,7-φ31,8 | 6 | số 8 | số 8 | 12 |
NS | φ31,8-φ50,8 | 2 | 2 | 2 | 2 |
NS | φ50,8-φ88,9 | 2 | 2 | 2 | 2 |
