Name: WC67K 100T 3200 Máy uốn tấm thủy lực CNC, Máy uốn thủy lực
Brand: YUAN
SKU: WC67K-100T / 3200
Price: 14000 USD

Nhà Sản phẩm Phanh báo chí thủy lực CNC

WC67K 100T 3200 Máy uốn tấm thủy lực CNC, Máy uốn thủy lực

Thông tin chi tiết sản phẩm:

Nguồn gốc:	Trung Quốc
Hàng hiệu:	YUAN
Chứng nhận:	CE,ISO,UV
Số mô hình:	WC67K-100T / 3200

Thanh toán:

Số lượng đặt hàng tối thiểu:	1 bộ
Giá bán:	14000-18000USD
chi tiết đóng gói:	hộp bằng gỗ
Thời gian giao hàng:	25 ngày
Điều khoản thanh toán:	T / T, L / C
Khả năng cung cấp:	50 bộ

Tiếp xúc

Chi tiết sản phẩm

Mô hình máy công cụ:	WC67K-100T / 3200	Áp suất định mức:	1000 KN
Chiều dài uốn:	3200 mm	Họng:	320 mm
Mở tối đa:	400 mm	Trượt Stroke:	200 mm
Điểm nổi bật:	Máy uốn tấm thủy lực CNC 100T , Máy uốn tấm thủy lực CNC 3200 , Máy uốn thủy lực CNC

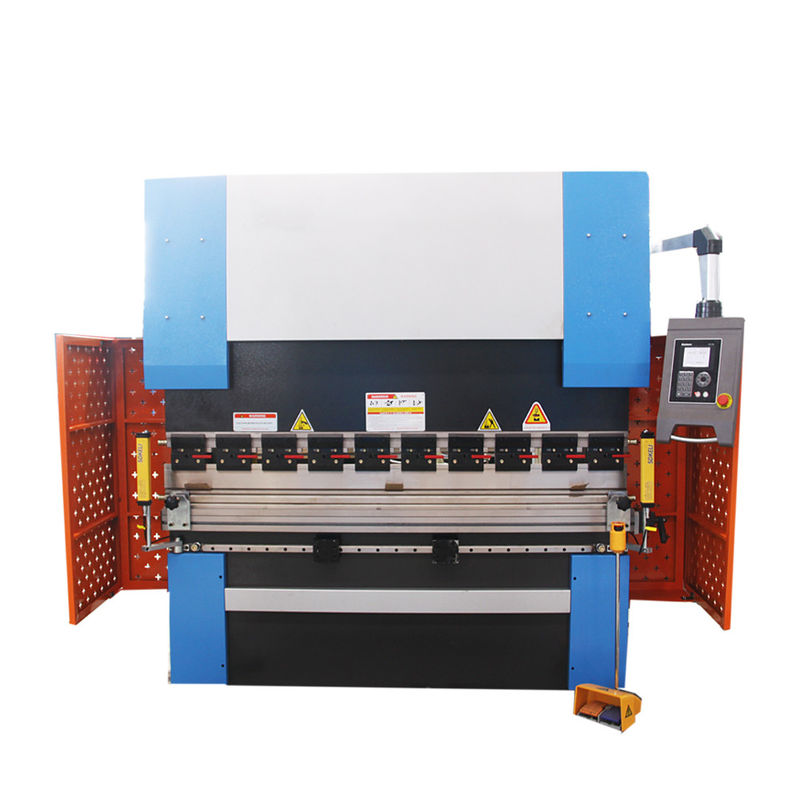

Máy uốn tấm thủy lực WC67K-100T / 3200 CNC

Cấu trúc thanh trượt làm việc
1. Máy sử dụng điều khiển thủy lực và điện, hành trình trượt có thể được điều chỉnh theo ý muốn, và có các thông số kỹ thuật hoạt động như nhích, bán tự động, tự động, v.v. Việc sử dụng các thông số kỹ thuật nhích có thể tạo điều kiện cho việc kiểm tra và điều chỉnh khuôn.
2. Thiết kế máy uốn hướng lên, xi lanh dầu kép làm việc cùng lúc, vận hành cân bằng, thuận tiện, an toàn (động cơ servo điều chỉnh hành trình xi lanh trục Y, trang bị hệ thống DA41 và lập trình góc).
3. ở dưới cùng của điểm chết khi chức năng định hình, để đảm bảo độ chính xác của phôi.
4. Theo điều kiện của các tiêu chuẩn quốc gia liên quan, độ chính xác góc uốn của cộng hoặc trừ 45 ´. (Tiêu chuẩn JB / t22572-2011)
5. Với chức năng điều khiển xuống dốc chậm, người vận hành có thể kiểm soát phôi tốt hơn.

Hệ thống thủy lực
1. Hệ thống thủy lực (Bosch rexroth, Đức) có thể thực hiện các hành động trượt xuống nhanh, trượt xuống chậm, bẻ cong tốc độ làm việc, quay trở lại và lên nhanh, và dừng nhanh trượt trong quá trình đi xuống.
2. Bơm bánh răng SUNNY được sử dụng cho bơm dầu, có thể chịu được áp suất cao và tiếng ồn thấp.
3. Đường ống dẫn dầu thông qua sự kết hợp giữa khớp lưỡi lê của Đức và ống kéo nguội mạ kẽm, vòng đệm không cần thay thế sẽ khắc phục được hiện tượng rò rỉ dầu.
4. Công ty NOK Nhật Bản được chọn làm vòng đệm, với hiệu suất làm kín tốt, công việc đáng tin cậy và tuổi thọ lâu dài.
5. Máy có thể làm việc liên tục dưới tải trọng định mức, hệ thống thủy lực không bị rò rỉ và ổn định liên tục với độ chính xác cao.

Điều khiển đồng bộ hóa thanh trượt
Máy uốn đồng bộ hành trình trượt, sử dụng cơ chế đồng bộ cơ khí và thủy lực, cấu trúc đơn giản, ổn định và đáng tin cậy, với máy yêu cầu độ chính xác đồng bộ hóa, nói chung không cần bảo trì thường xuyên để duy trì sử dụng lâu dài.

Sau khi giữ lại
1. Động cơ servo điều chỉnh việc điều chỉnh bộ phận giữ phía sau.
2. Vít backstop được định vị bằng vít bi chính xác và được hỗ trợ bởi ray dẫn hướng tuyến tính có độ chính xác cao.
3.H loại truyền động đồng bộ dây đai đồng bộ, độ chính xác truyền cao, tiếng ồn thấp.
4. Sử dụng ngón tay dừng tinh chỉnh có thể điều chỉnh lên và xuống với độ chính xác cao hơn và di chuyển nó sang trái và phải qua thanh dẫn hướng tuyến tính kép trên dầm, đảm bảo độ chính xác của ngón tay dừng di chuyển đến bất kỳ bộ phận nào từ trái và phải.

Hệ thống DA41

Hệ thống điều khiển sử dụng hệ thống điều khiển DA41S của công ty DELEM tại Hà Lan, các tính năng kỹ thuật của nó như sau:
1. Trục X, điều khiển động cơ servo dừng phía sau, điều khiển độ chính xác 0,1mm
2. Trục Y, điều khiển động cơ servo góc uốn, điều khiển độ chính xác 0,01mm
3. Tính toán độ sâu trục Y
4. Máy đếm thời gian hoạt động
５.Số lần đột quỵ
6. Chức năng bộ nhớ tắt nguồn
7.100 không gian lưu trữ chương trình, mỗi chương trình có 25 bước làm việc
8. Truy cập nhanh vào trang bề mặt, vận hành máy rất thuận tiện
9. Nó có chức năng kiểm soát thoát vật liệu và cài đặt thông số khuôn
10. Màn hình tinh thể lỏng LCD độ nét cao, thiết kế bảng điều khiển thời trang, giao diện hoạt động thân thiện
11. Ý tưởng thiết kế phím tắt độc đáo, lập trình và lựa chọn khuôn mẫu, lập trình và sửa đổi quy trình uốn

Thông số:

Mô hình máy công cụ		WC67K-100T / 3200
Áp suất định mức		1000 kN
Chiều dài uốn,		3200 mm
Khoảng cách giữa các cột		2600 mm
Độ sâu của cổ họng và miệng		320 mm
Chiều cao mở tối đa		400mm
Áp suất hệ thống tối đa		25Mpa
Độ chính xác của chuyển động trượt	Định vị chính xác	±0,05mm
Độ chính xác của chuyển động trượt	Định vị chính xác lặp lại	±0,02mm
Công suất động cơ chính	Quyền lực	7,5 KW
Công suất động cơ chính	Tốc độ, vận tốc	1500r / phút
CNCHệ thống	Người mẫu	DA41S
Bơm dầu	Người mẫu	NB3-16
Độ chính xác uốn	Góc	±1°
Độ chính xác uốn	Ngay thẳng	±0,7mm / m

Từ khóa:

Người liên hệ: sales

Tel: 18955590514

Sản phẩm khác

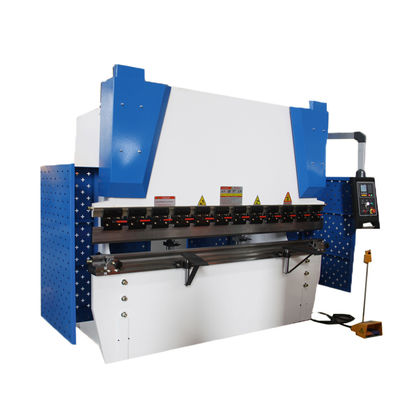

Phanh ép thủy lực CNC 200 tấn để uốn thép không gỉ 15 KW 3200 Mm
