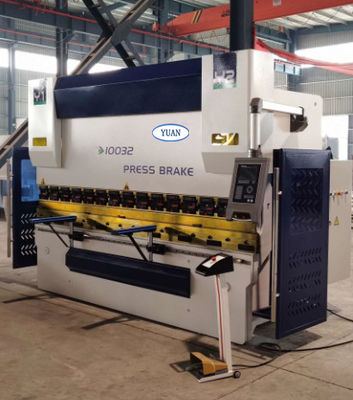

Phanh ép thủy lực CNC 200 tấn để uốn thép không gỉ 15 KW 3200 Mm

Phanh ép thủy lực CNC 200Ton để uốn thép không gỉ

Cấu hình phanh ép tỷ lệ điện-thủy lực CNC:

1.1.Hệ thống CNC: Holland DA53T điều khiển 3 + 1 trục (Y1, Y2, X + V)

1.2.Hệ thống thủy lực: nguyên bản của Hoerbiger hoặc Rexroth Germany.

1.3 Thước lưới: GIVI, Ý

1.4 Động cơ: Siemens, Đức.

1.5 Bơm: SUNNY, USA

1.6 Phần tử điện: Schneider.

1.7 Động cơ servo và trình điều khiển: DELTA, TAIWAN hoặc Mitsubishi, Japan

1.8 Dụng cụ: dụng cụ trên kẹp nhanh và có bù, dụng cụ dưới với nhiều V hoặc đơn. Dụng cụ phân đoạn tùy theo yêu cầu của bạn.

1.9 Vòng đệm: NOK, Nhật Bản.

1.10 Hỗ trợ phía trước với bàn, nó có thể di chuyển sang phải và trái.

1.11 Cơ cấu mão trụ hoặc mão trụ dưới bàn thấp bằng CNC được điều khiển.

1.12.Có cửa hông và cửa sau an toàn.

1.13.Hệ thống thủy lực với van an ninh, với vị trí ống chỉ và áp kế

1.14 Với tất cả các thiết bị An ninh được giám sát.

Tính năng của máy

◇ Máy áp dụng cấu trúc hàn hoàn toàn, các bộ phận chính được xử lý ủ, giải phóng ứng suất bên trong.

◇ Khung và ram được xử lý cùng một lúc hoàn toàn bằng máy phay và doa hạng nặng.

◇ Ánh sáng ban ngày lớn, tốc độ ram cao

◇ Ram với kẹp nhanh để nâng dụng cụ, thiết bị hàn thủy lực trên bàn làm việc

◇ Máy đo lùi hoàn toàn tiên tiến, trục X, trục R, Z1 và Z2 với tốc độ cao, độ chính xác cao.

◇ Cấu hình chuẩn DA52S từ Hà Lan.

◇ Hệ thống thủy lực sử dụng hệ thống tỷ lệ thủy lực điện của Đức.

Không bắt buộc

◇ Hỗ trợ phía trước điều khiển CNC

◇ Điều khiển nhiều trục, Max.16 trục

◇ Bảo vệ an toàn bằng tia laser

◇ Tự động phát hiện góc uốn

◇ Kẹp thủy lực cho dụng cụ trên

◇ Vương miện cơ học trên bàn làm việc

◇ Công cụ đặc biệt

Chức năng trục CNC

Trục ◇ Y (Y1, Y2): trục điều khiển đồng bộ ram, điều khiển độ sâu uốn và điều khiển góc.

Trục ◇ X (X1, X2): Điều khiển hành trình trước - sau của khổ sau, sử dụng điều khiển kích thước mặt bích uốn

Trục ◇ R (R1, R2): Điều khiển cho chùm tia đo ngược lên xuống

◇ Trục Z (Z1, Z2): Điều khiển chuyển động từ trái sang phải của ngón tay đo phía sau.

◇ Trục V: Bàn làm việc điều khiển vương miện cơ khí tự động
