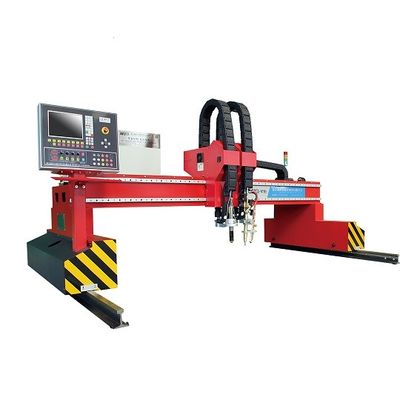

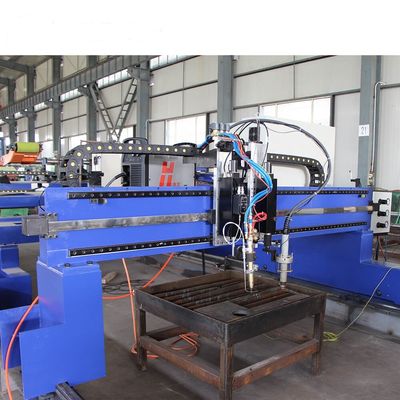

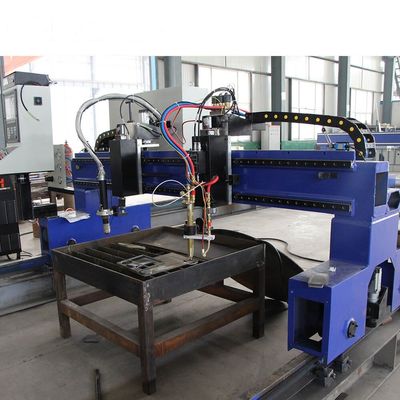

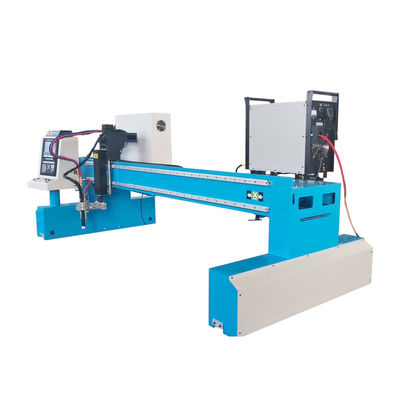

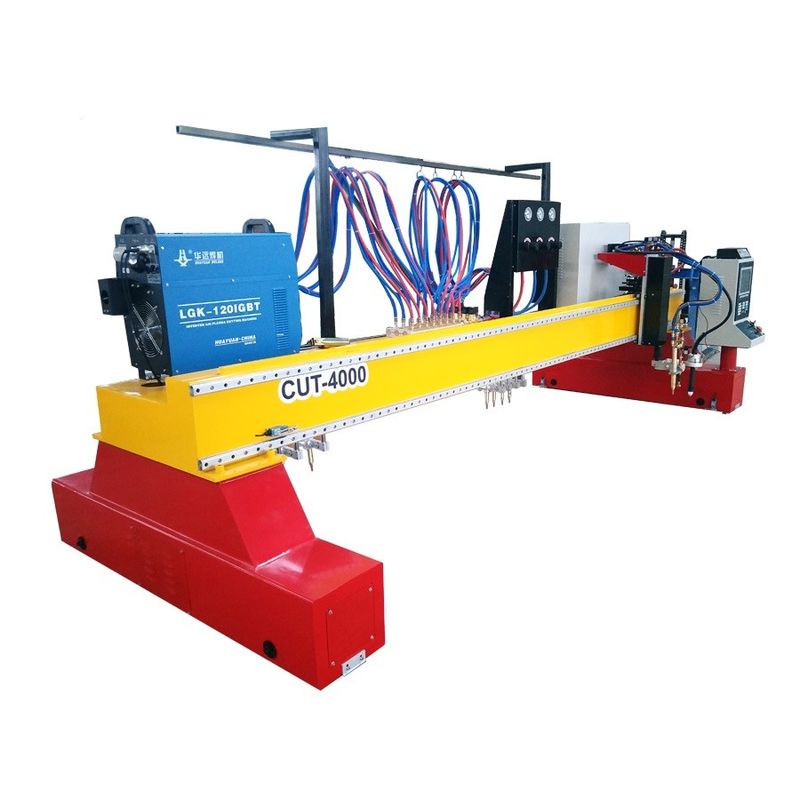

Máy cắt Plasma CNC để bàn PM2000 Giàn di động bằng thép kim loại

Giàn kim loại bằng thép di động để bàn Máy cắt plasma cnc để cắt hình dạng tấm

1. Các tính năng chính:
1. Sử dụng dầm KOIKE của Thụy Điển, KOIKE của Thụy Điển, cấu trúc ống vuông thông qua xử lý giảm ứng suất và oxy hóa bề mặt, có độ cứng cao, cường độ cao, chống ăn mòn và đảm bảo độ chính xác khi vận hành.
2. Máy nâng mỏ cắt sử dụng rơ moóc loại xích kéo để đảm bảo rằng các đường ống dẫn khí, dây dẫn được bảo vệ tốt;
3. Máy nâng xà ngang sử dụng một phương thức chuyển động chính và đa servo theo hướng ngang, có thể lắp đặt tối đa 6 dây cứu sinh, tức là 6 mỏ cắt, mỗi máy nâng được trang bị mỏ cắt và cơ cấu nâng;
4. theo hướng dọc, sử dụng phương pháp truyền động hai bên;
5. Cấu hình dọc được trang bị giá đỡ có độ chính xác cao, thanh ray chuyên dụng hạng nặng (đường ray NO.40), chạy đáng tin cậy và chính xác, bề mặt làm việc sử dụng công nghệ mài hoàn thiện để đảm bảo hoạt động trơn tru và độ chính xác của máy.
2. Cấu hình tiêu chuẩn:
Hệ thống CNC Fangling F2300 Thượng Hải
Trục X, Y sử dụng ray dẫn hướng tuyến tính, trục Z sử dụng vít bi
Vít bóng HIWIN và thanh đánh bóng với độ chính xác 0,05mm
Hệ thống hoạt động quy mô lớn loại cố định
Áp dụng phần mềm cắt CNC FASTCAM / SMARTCUT
Áp dụng đầu cắt Panasonic P80 của Nhật Bản
Trục X được điều khiển bởi động cơ đôi, trục Y được điều khiển bởi động cơ đơn
France Schneider điện
Tiêu chuẩn an toàn (2006/42 / EC)
3. Hệ thống CNC Fangling F2300 của Thượng Hải:
Lên đến 45 thư viện đồ họa thường được sử dụng
Chia tỷ lệ đồ họa, xoay, phản chiếu
Ma trận đồ họa, xen kẽ và lặp lại
Theo độ dày của tấm thép, nó có thể tự động giới hạn tốc độ trong góc, chống cháy quá mức hiệu quả
Chuyển đổi giữa hệ mét và hệ thống Anh
Đồ họa tấm thép hiệu chỉnh
Hệ thống tọa độ có thể tùy chỉnh
IO có thể tùy chỉnh
Sao lưu hệ thống và tham số, nâng cấp trực tuyến
Tất cả các ngôn ngữ tiếng Trung / tiếng nước ngoài (tiếng Anh, tiếng Nhật, tiếng Nga, tiếng Pháp, ngôn ngữ tùy chỉnh khác), một bàn phím bật tắt
Dòng và số có thể lựa chọn
Hỗ trợ cắt cạnh, cắt bù
Với chức năng bộ nhớ bảo vệ điểm ngắt, tắt nguồn
Hiển thị đồ họa chế tạo động / tĩnh, phóng to / thu nhỏ đồ họa, theo dõi động điểm cắt ở trạng thái phóng to
Hỗ trợ Wentai, TYPEIII, PM2000 và các phần mềm lồng ghép đặc biệt khác
Lưu trữ tệp: đĩa lưu trữ điện tử, 1G
Không gian chương trình người dùng: 1G
Độ chính xác kiểm soát: ± 0,001mm
4. Bộ điều chỉnh điện áp hồ quang:
Bộ điều chỉnh điện áp hồ quang cầm tay HP1201, được thiết kế cho máy cắt CNC cầm tay, máy cắt CNC giàn đèn.
Có thể được nhúng vào bảng điều khiển tủ, tích hợp tốt, đấu dây đơn giản
Thiết kế thương hiệu mới, sử dụng SMT (Công nghệ gắn kết bề mặt) và thiết kế chip mới nhất
Nâng cao toàn diện độ tin cậy và khả năng chống nhiễu, bổ sung nhiều loại mạch bảo vệ
Màn hình tinh thể lỏng, trạng thái và thông số hiển thị theo thời gian thực, đơn giản và trực quan
Tích hợp "tấm điện áp cách ly", có thể phù hợp với đầu vào điện áp hồ quang 1: 1 hoặc 50: 1
Điện áp hồ quang thông minh, độ chính xác của điều khiển, tốc độ bằng tay, độ nhạy tự động và các thông số điều chỉnh khác
Bàn điều khiển tất cả trong một có thể được nhúng trực tiếp vào máy cắt, thân máy nhỏ gọn, đầy đủ tính năng,
Thu thập điện áp chính xác cao, động cơ DC điều khiển PWM, hoạt động trơn tru, độ nhạy cao
5. Súng cắt ngọn lửa:
Toàn bộ máy được sản xuất bằng thép rèn chất lượng cao
Áp dụng cấu trúc áp suất bằng nhau
Đường kính bên ngoài của ống vỏ là 30mm và 32mm
Năm chiều dài khác nhau của ống vỏ: 180mm, 250mm, 370mm, 450mm
Giá đỡ có thể được lắp đặt ở bốn vị trí khác nhau (cách nhau 90 ° mỗi vị trí)
Áp dụng cho đầu cắt áp suất bằng với bề mặt hình nón 30 độ
6. Phần mềm FASTCAM (Standard Edition) của Úc:
Phần mềm FASTCAM của Úc (Standard Edition) là phần mềm tiêu chuẩn, đối với lồng tự động và mặt thông dụng, bạn cần chọn SMARTNEST (Expert Edition) hoặc FASTCAM (Expert Edition), có thể chuyển đổi đồ họa CAD hoặc đồ họa máy tính thành mã G để cắt các bộ phận, Các tập tin mã G sẽ được khôi phục vào USB và đưa vào máy cắt, sau đó bộ điều khiển tự động chuyển mã G thành chương trình cắt.Sản phẩm loại này được trang bị giao diện USB thuận tiện cho việc truyền tải chương trình.Đặt giá trị bù khe trong phần mềm lồng nhau.Phần mềm chương trình ZZ-TL (FASTCAM tùy chọn) là hệ thống lập trình và lồng tự động dựa trên AutoCAD, Được thiết kế cho tất cả các loại máy cắt CNC, nó có thể giúp người dùng vẽ, lập trình và lồng tối đa, không chỉ dễ vận hành mà còn cũng mang lại lợi ích kinh tế rõ ràng cho người dùng.
- Phương pháp vẽ: Tận dụng chức năng vẽ mạnh mẽ của AutoCAD để vẽ các bộ phận, lồng ghép và thông qua xử lý dữ liệu tệp DXF, DWG;tự động tạo ra các mã cắt cần thiết.
- Quá trình cắt: điểm cắt có thể từ góc hoặc cạnh;cách cắt bạn có thể chọn hình tròn hoặc cắt tuyến tính;chức năng bù khe có thể tính toán quỹ đạo cắt thực tế;đường cắt và hướng có thể được thiết lập theo ý muốn.
- Phương tiện làm tổ: dựa trên hoạt động tự do của AutoCAD trên bản vẽ các bộ phận, chẳng hạn như dịch, xoay, sao chép, phản chiếu, chia tỷ lệ, mảng, v.v. tổ hợp có thể được phóng to để xử lý tốt thông qua công nghệ hoạt động cửa sổ.
- Mô phỏng trên màn hình: quỹ đạo gia công cắt thực tế có thể được mô phỏng trên màn hình, vừa mô phỏng quá trình cắt, vừa có thể phóng to, di chuyển tùy ý.
- Phần mềm lồng ghép thông minh hỗ trợ R12, R13, R14, A4, 2002, 2004, 2005, 2007 và AutoCAD phiên bản khác.

Thông số:
