Nguồn gốc: | Trung Quốc |
Hàng hiệu: | YUAN |
Chứng nhận: | CE,ISO,UV |
Số mô hình: | NC-3000X10000 |
Số lượng đặt hàng tối thiểu: | 1 bộ |
---|---|
Giá bán: | 8000-16000 USD |
chi tiết đóng gói: | hộp bằng gỗ |
Thời gian giao hàng: | 25 ngày |
Điều khoản thanh toán: | T / T, L / C |
Khả năng cung cấp: | 50 bộ |
Tên: | Cắt Plasma CNC | Người mẫu: | NC-3000X10000 |
---|---|---|---|
Vôn: | 220V / 380V / 440V | Vít bi: | Đường sắt Hiwin Square từ Đài Loan |
Các ứng dụng: | Cắt kim loại | Công ty: | Nhà máy sản xuất máy cắt Plasma CNC |
Điểm nổi bật: | Chế tạo Máy cắt kim loại Plasma CNC,Máy cắt kim loại Plasma CNC 200A,Máy cắt plasma tự động 380V |

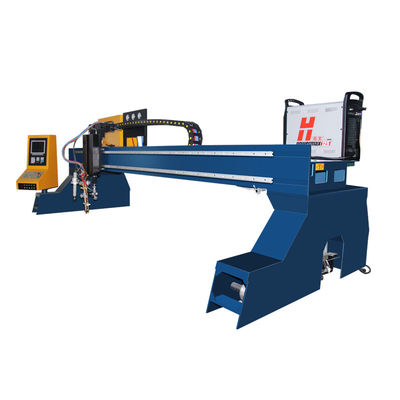

Nhà máy Trung Quốc Bán nóng Máy cắt Plasma CNC Giá Khí ngọn lửa Máy cắt kim loại Plasma
Dòng máy cắt này là một thiết bị hiệu suất cao và hiệu suất cao, sử dụng kiểu giàn, truyền động kép và kết hợp điều khiển CNC.Máy sử dụng hệ thống CNC tiên tiến của nước ngoài như FAGO của Tây Ban Nha và Hypertherm của Mỹ.Các thông số cắt tuyệt vời, các tính năng ổn định của nó đảm bảo hiệu quả cắt hoàn hảo.Đèn pin ngọn lửa / plasma CNC có chức năng tự động điều chỉnh độ cao và đánh lửa tự động, thuận tiện cho việc sử dụng.
1. Cả dầm cuối và dầm ngang đều áp dụng cấu trúc hàn dầm hộp mà ứng suất đã được giảm bớt, nó có cấu trúc nhỏ gọn, trọng lượng nhẹ, độ cứng tốt, biến dạng nhỏ và hình thức nghệ thuật.
2. Việc dẫn động dầm cuối dọc chính và di chuyển của mỏ hàn ngang thông qua bộ điều khiển servo Panasonic của Nhật Bản và động cơ điều khiển bộ giảm tốc SHIMPO của Nhật Bản thông qua bánh răng thanh răng và bánh răng.
3. Phía cuối dầm dẫn động được trang bị các bánh xe dẫn hướng ngang có thể làm cho bánh xe dẫn hướng ép chặt đường ray bằng cách điều chỉnh trục lệch tâm của nó, do đó có thể đảm bảo độ ổn định và độ chính xác trong toàn bộ quá trình di chuyển.
4. Các ray dẫn hướng dọc đều được chế tạo bằng rãnh cường độ cao, tất cả các bề mặt tiếp xúc của rãnh đều được gia công chính xác và các giá mài chính xác được lắp bên ngoài đường dẫn.
5. Các ray dẫn hướng dọc được làm chắc chắn bằng cách ép tấm nền và ống nối, có thể đảm bảo độ thẳng dọc và độ song song của ray.
6. Bộ đánh lửa tự động và bộ điều khiển độ cao của ngọn đuốc có thể được lựa chọn theo yêu cầu của khách hàng, vận hành thuận tiện.
Áp dụng đầu cắt Panasonic P80 của Nhật Bản
Trục X được điều khiển bởi động cơ đôi, trục Y được điều khiển bởi động cơ đơn
France Schneider điện
Tiêu chuẩn an toàn (2006/42 / EC)
3. Hệ thống CNC Fangling F2300 của Thượng Hải:
Lên đến 45 thư viện đồ họa thường được sử dụng
Chia tỷ lệ đồ họa, xoay, phản chiếu
Ma trận đồ họa, xen kẽ và lặp lại
Theo độ dày của tấm thép, nó có thể tự động giới hạn tốc độ trong góc, chống cháy quá mức hiệu quả
Chuyển đổi giữa hệ mét và hệ thống Anh
Đồ họa tấm thép hiệu chỉnh
Hệ thống tọa độ có thể tùy chỉnh
IO có thể tùy chỉnh
Sao lưu hệ thống và tham số, nâng cấp trực tuyến
Tất cả các ngôn ngữ tiếng Trung / tiếng nước ngoài (tiếng Anh, tiếng Nhật, tiếng Nga, tiếng Pháp, ngôn ngữ tùy chỉnh khác), một bàn phím bật tắt
Dòng và số có thể lựa chọn
Hỗ trợ cắt cạnh, cắt bù
Với chức năng bộ nhớ bảo vệ điểm ngắt, tắt nguồn
Hiển thị đồ họa chế tạo động / tĩnh, phóng to / thu nhỏ đồ họa, theo dõi động điểm cắt ở trạng thái phóng to
Hỗ trợ Wentai, TYPEIII, PM2000 và các phần mềm lồng ghép đặc biệt khác
Lưu trữ tệp: đĩa lưu trữ điện tử, 1G
Không gian chương trình người dùng: 1G
Độ chính xác kiểm soát: ± 0,001mm
4. Bộ điều chỉnh điện áp hồ quang:
Bộ điều chỉnh điện áp hồ quang cầm tay HP1201, được thiết kế cho máy cắt CNC cầm tay, máy cắt CNC giàn đèn.
Có thể được nhúng vào bảng điều khiển tủ, tích hợp tốt, đấu dây đơn giản
Thiết kế thương hiệu mới, sử dụng SMT (Công nghệ gắn kết bề mặt) và thiết kế chip mới nhất
Nâng cao toàn diện độ tin cậy và khả năng chống nhiễu, bổ sung nhiều loại mạch bảo vệ
Màn hình tinh thể lỏng, trạng thái và thông số hiển thị theo thời gian thực, đơn giản và trực quan
Tích hợp "tấm điện áp cách ly", có thể phù hợp với đầu vào điện áp hồ quang 1: 1 hoặc 50: 1
Điện áp hồ quang thông minh, độ chính xác của điều khiển, tốc độ bằng tay, độ nhạy tự động và các thông số điều chỉnh khác
Bàn điều khiển tất cả trong một có thể được nhúng trực tiếp vào máy cắt, thân máy nhỏ gọn, đầy đủ tính năng,
Thu thập điện áp chính xác cao, động cơ DC điều khiển PWM, hoạt động trơn tru, độ nhạy cao
5. Súng cắt ngọn lửa:
Toàn bộ máy được sản xuất bằng thép rèn chất lượng cao
Áp dụng cấu trúc áp suất bằng nhau
Đường kính bên ngoài của ống vỏ là 30mm và 32mm
Năm chiều dài khác nhau của ống vỏ: 180mm, 250mm, 370mm, 450mm
Giá đỡ có thể được lắp đặt ở bốn vị trí khác nhau (cách nhau 90 ° mỗi vị trí)
Áp dụng cho đầu cắt áp suất bằng với bề mặt hình nón 30 độ
6. Phần mềm FASTCAM (Standard Edition) của Úc:
Phần mềm FASTCAM của Úc (Standard Edition) là phần mềm tiêu chuẩn, đối với lồng tự động và mặt thông dụng, bạn cần chọn SMARTNEST (Expert Edition) hoặc FASTCAM (Expert Edition), có thể chuyển đổi đồ họa CAD hoặc đồ họa máy tính thành mã G để cắt các bộ phận, Các tập tin mã G sẽ được khôi phục vào USB và đưa vào máy cắt, sau đó bộ điều khiển tự động chuyển mã G thành chương trình cắt.Sản phẩm loại này được trang bị giao diện USB thuận tiện cho việc truyền tải chương trình.Đặt giá trị bù khe trong phần mềm lồng nhau.Phần mềm chương trình ZZ-TL (FASTCAM tùy chọn) là hệ thống lập trình và lồng tự động dựa trên AutoCAD, Được thiết kế cho tất cả các loại máy cắt CNC, nó có thể giúp người dùng vẽ, lập trình và lồng tối đa, không chỉ dễ vận hành mà còn cũng mang lại lợi ích kinh tế rõ ràng cho người dùng.
- Phương pháp vẽ: Tận dụng chức năng vẽ mạnh mẽ của AutoCAD để vẽ các bộ phận, lồng ghép và thông qua xử lý dữ liệu tệp DXF, DWG;tự động tạo ra các mã cắt cần thiết.
- Quá trình cắt: điểm cắt có thể từ góc hoặc cạnh;cách cắt bạn có thể chọn hình tròn hoặc cắt tuyến tính;chức năng bù khe có thể tính toán quỹ đạo cắt thực tế;đường cắt và hướng có thể được thiết lập theo ý muốn.
- Phương tiện làm tổ: dựa trên hoạt động tự do của AutoCAD trên bản vẽ các bộ phận, chẳng hạn như dịch, xoay, sao chép, phản chiếu, chia tỷ lệ, mảng, v.v. tổ hợp có thể được phóng to để xử lý tốt thông qua công nghệ hoạt động cửa sổ.
- Mô phỏng trên màn hình: quỹ đạo gia công cắt thực tế có thể được mô phỏng trên màn hình, vừa mô phỏng quá trình cắt, vừa có thể phóng to, di chuyển tùy ý.
- Phần mềm lồng ghép thông minh hỗ trợ R12, R13, R14, A4, 2002, 2004, 2005, 2007 và AutoCAD phiên bản khác.
Thông số:
Không | Phụ kiện | Người mẫu |
1 | Hệ thống CNC | F2300A Fangling Thượng Hải |
2 | Điện tử | Schneider-Pháp |
3 | Động cơ | WUZENMING-Thường Châu |
4 | Lái xe | HUNPHREY-ĐỨC |
5 | Bộ giảm tốc độ | HUNPHREY-ĐỨC |
6 | Giá đỡ | 7 tầng bánh răng-Vô Tích |
7 | Phần mềm | Fastcam |
số 8 | Động cơ trục Z | DEVOTER-Đài Loan |
9 | Ổ đỡ trục | SKF-Thụy Điển |
10 | Dây chuyền kéo | Dây chuyền kéo nylon công nghiệp tiêu chuẩn cao |
11 | Đường sắt ngang | Trục đôi -Taiwan |
12 | Điện Plasma | HUAYUAN-Chendu |
13 | Bộ điều chỉnh điện áp hồ quang | NẶNG HP201 |
14 | Thiết bị kích hoạt | Wuxi Longteng |
15 | Thiết bị chống va chạm | NẶNG |
16 | Đầu cắt | P80-Nhật Bản Panasonic |
17 | Phần mềm | SMARTNEST (Phiên bản chuyên gia) |
18 | Phần mềm | FASTCAM (Phiên bản dành cho chuyên gia) |
19 | Điện Plasma | Hypertherm-Mỹ |
20 | Đầu cắt | Hypertherm-Mỹ |
21 | Hệ điêu hanh | STARFIRE-Bắc Kinh |
22 | Động cơ Servo | Panasonic -Nhật Bản |
23 | Bộ giảm tốc hành tinh | HUNPHREY-Đài Loan |
24 | Tiêu chuẩn an toàn | CE NR-12 |
