Nguồn gốc: | Trung Quốc |
Hàng hiệu: | YUAN |
Chứng nhận: | CE,ISO,UV |
Số mô hình: | Máy hàn thép nhẹ |
Số lượng đặt hàng tối thiểu: | 1 bộ |
---|---|
Giá bán: | 6800-45600USD |
chi tiết đóng gói: | hộp bằng gỗ |
Thời gian giao hàng: | 25 ngày |
Điều khoản thanh toán: | T / T, L / C |
Khả năng cung cấp: | 50 bộ |
Tên: | Máy hàn thép nhẹ | Cách hàn: | Hàn chìm |
---|---|---|---|
Materail: | Thép nhẹ | đường kính cực: | 340/450 / 500mm |
Hình dạng cực: | conic / bát giác / đa giác | Độ dày thành cực: | 3 ~ 6mm |
Chiều dài tối đa: | 10/12/14 / 16m | ||
Điểm nổi bật: | Máy hàn cực nhẹ 3KW,Máy hàn cực nhẹ 16m,Máy hàn ống thép 500mm |

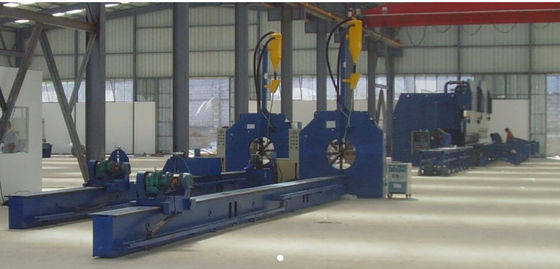

Máy hàn thép nhẹ
Máy này bao gồm đầu máy chính, thân kéo và kệ tiếp liệu.Cơ thể kéo được di chuyển bằng ống kẹp trong một chiếc xe nhỏ kẹp vào ống kẹp của cột thép.Khi xe nhỏ chuyển động, Cực thép dẫn động, từ ống nhỏ sang ống lớn, Di chuyển đều đặn.Mặt lớn của cột thép được giữ bằng xe cấp liệu, Buộc may tự động từ đầu máy đến bánh xe có thể định vị được.
Tại một thời điểm, máy hàn bắt đầu hàn.Máy này áp dụng hàn hồ quang chìm nhiều dây, chất hàn được thu hồi tự động.Đường hàn đối xứng và có rãnh.Nó có bộ lọc mạnh mẽ, Hình thành một lần và có hiệu quả hàn cao.
Tốc độ hàn đạt 2 đến 3 mét mỗi phút, gấp khoảng 3 lần hàn khí. Chi phí hàn thấp hơn hàn khí.Đó là với tốc độ hàn, hiệu quả cao và giá thấp nhất trong ngành công nghiệp cột đèn Trung Quốc bây giờ.
nó phù hợp cho một loại cột đèn hình đa giác và hình tròn côn.Đó là dây chuyền hàn tự động, xe đẩy có động cơ điều chỉnh tốc độ biến tần có thể kéo cột đèn từ đầu nhỏ đến đầu lớn, Xi lanh thủy lực thông qua xích cơ khí, bánh xe con sâu đẩy bánh xe kẹp để đóng cực và hàn cùng một lúc.
> ĐIỂM ÁNH SÁNG
Thích hợp cho hàn cột đèn thép khác nhau;
Bán tự động cực hàn tăng tốc độ nhiều;
Đường hàn tốt và ổn định
> Thợ hàn chính
Hệ thống giữ cực bằng thủy lực và cơ khí;
Đồng bộ 6-8 cái báo chí;
Bắt đầu hàn từ đầu nhỏ đến đầu lớn;
Giữ cực đúng cách trong quá trình hàn;
> Xe đẩy có động cơ
Tốc độ có thể điều chỉnh cơ giới;
Cực kẹp có thể điều chỉnh độ cao;
Lực kéo lớn cho nhiều kích thước khác nhau;
Chiều dài đường dẫn có thể được cấu hình theo chiều dài cực khác nhau.
Thợ hàn cực nhẹ
Bàn làm việc dẫn hướng dài với giá để kéo dolly;
Dolly có động cơ để kéo cực trong quá trình hàn cực;
Bộ phận hàn và kẹp thủy lực
(3 bộ kẹp bánh xe cho cực đa giác và vòng tròn);
Hệ thống hàn hồ quang chìm và hàn được che chắn bằng khí (CO2), bao gồm hệ thống cấp dây hàn.
Hệ thống thu hồi thông lượng hàn chìm;
Bộ phận đỡ lưng cột thép sau khi hàn;
Trạm thủy lực cho toàn bộ hệ thống;
HÀN
Cả hàn che chắn Co2 hoặc hàn chìm đều có thể được áp dụng trên máy hàn cột đèn thép.
Hàn chìm có thể dễ dàng hơn cho người mới bắt đầu và nó không có hồ quang hàn, bảo vệ người vận hành tốt hơn.
Kiểm tra đường hàn sẽ dễ dàng hơn.
Hàn co2 có thể phổ biến hơn cho các cửa hàng hàn bình thường.
Đầu hàn chính
Với giá đỡ cực 8 hoặc 6 miếng, đồng bộ cơ khí;
Mỗi giá đỡ sẽ có 3 con lăn cho cực Bát giác hoặc Conic;
Người giữ sẽ ấn và đóng đường nối cực đúng cách trong quá trình hàn đối với bất kỳ tốc độ dốc cực nào;
Với guider đường hàn để thực hiện đường hàn thẳng.
Người vận hành có thể tự theo dõi và điều chỉnh điểm hàn thậm chí cả độ xoắn của đường hàn;
Cả Co2 hoặc hàn chìm đều có thể được áp dụng;
Hàn sẽ ổn định và nhanh hơn nhiều;
Kiểm soát thợ hàn
Khởi động hoặc dừng Trạm thủy lực;
Giá đỡ cực điều khiển mở, đóng hoặc giữ (trong hàn);
Bộ biến tần xe đẩy kéo cột thép có thể điều chỉnh từ tủ điều khiển, tốc độ di chuyển;
Cực kéo xe đẩy di chuyển tiến / lùi điều khiển;
Đường hàn có động cơ guider điều khiển chuyển động dọc;
Điều khiển xi lanh ép assit thủy lực;
Hỗ trợ điều khiển bật / tắt ga thủy lực;
Xe đẩy di chuyển
Điều khiển tiến lùi;
Tốc độ có thể điều chỉnh bằng biến tần;
Bánh răng và thanh răng dẫn động nặng gây ra lực kéo lớn cho các cọc nặng;
Cực kéo xe đẩy di chuyển tiến / lùi điều khiển;
Kẹp giữ cực điều chỉnh nhanh chóng và dễ dàng;
Điều khiển xi lanh ép assit thủy lực;
Bộ ly hợp nhanh cho chuyển động lùi của xe đẩy (có động cơ tùy chọn);
đường kính cột đèn tối đa | 340/450 / 500mm |
Hình dạng cực | conic / bát giác / đa giác |
Độ dày thành cực | 3 ~ 6mm |
Chiều dài tối đa | 10/12/14 / 16m |
Hình dạng cực phù hợp | cột thép hình nón, cột thép hình bát giác hoặc cột đa giác. |
Số nhà điều hành | 2 người |
Cách hàn | hàn hồ quang chìm bán tự động |
Thông số công nghệ chính
Không | Người mẫu | Giá trị | Đơn vị |
1 | CHIỀU DÀI SEAM | ≤14000 | mm |
2 | ĐỘ DÀY TỐI ĐA | 5 | mm |
3 | KÍCH THƯỚC TRỤ SỞ HỮU (L * W * H) | 1500 * 480 * 1645 | mm |
4 | KÍCH THƯỚC CÓ THỂ LÀM VIỆC (L * W * H) | 15500 * 400 * 480 | mm |
5 | ĐƯỜNG KÍNH TỐI ĐA | 500 | mm |
6 | ĐƯỜNG KÍNH MIN SEAM | 60 | mm |
7 | HÀN HIỆN TẠI | 630 | MỘT |
số 8 | ĐỘNG CƠ THIẾT BỊ ĐI BỘ | 3 | KW |
9 | ĐỘNG CƠ BƠM DẦU | 3 | KW |
10 | PHỤC HỒI ĐỘNG CƠ | 2,2 | KW |
11 | MÁY BƠM BÁNH RĂNG | 25 | ml / r |
12 | HỆ THỐNG ÁP SUẤT TỐI ĐA | 20 | MPa |
13 | HỆ THỐNG ÁP SUẤT LÀM VIỆC | ≤5 | MPa |
14 | KÍCH THƯỚC MÁY | 33000X1600X1650 | mm |
Nhà cung cấp phụ tùng chính:
|
TÊN | ĐẶC ĐIỂM KỸ THUẬT | NHÀ CUNG CẤP | ||
1 | MÁY BƠM BÁNH RĂNG | 25 TRÊN GIẢI PHÓNG | 1 BỘ | HUAIYIN | |
2 | ĐỘNG CƠ BƠM BÁNH RĂNG | 3KW | 1 BỘ | SIEMENS BADE | |
3 | BENCHER | 3KW | 1 BỘ | SIEMENS BADE | |
4 | GIẢM | BWD220 | 1 BỘ | DAJIANG | |
5 | DẤU | BỘ ĐẦY ĐỦ | 1 BỘ | NHẬP KHẨU TỪ NHẬT BẢN | |
6 | LINH KIỆN ĐIỆN | 1 BỘ | SCHNEIDER | ||
7 | DẦU THỦY LỰC | 46 # DẦU THỦY LỰC CHỐNG MẶT | 1 THANH | THƯỢNG HẢI (DO NGƯỜI DÙNG TÍNH PHÍ) | |
số 8 | VÒNG BI | 1 BỘ | |||
9 | CỬA KÉO VAN THỦY LỰC | HỆ THỐNG CẤP PHÉP | 1 BỘ | HARBIN | |
10 | HÌNH TRỤ | CYLINDER ĐẶC BIỆT | 1 BỘ | TRANG CHỦ LÀM | |
11 | MÁY HÀN UBMERGED ARC | 630A | 1 BỘ | TRANG CHỦ LÀM | |
12 | THỨC ĂN DÂY | 1 BỘ | THƯỢNG HẢI | ||
13 | MÁY TÁI TẠO | 1 BỘ | THƯỢNG HẢI | ||
14 | LINE PANEL | 1 BỘ | WUXI |
